家電行業(yè)前處理工序長期以來一直所采用磷化技術(shù)，由于近年來環(huán)保管控越來愈發(fā)嚴(yán)格，紛紛選擇陶化技術(shù)替代磷化。很多家電企業(yè)在磷化老線切換為陶化工藝時(shí)經(jīng)常出現(xiàn)各種問題，給生產(chǎn)帶來了很大影響。輝煒佳公司作為金屬表面處理解決方案提供商，在陶化劑的使用過程中為客戶提供全面有效的解決方案，實(shí)現(xiàn)為客戶創(chuàng)造價(jià)值的使命。經(jīng)過多年發(fā)展，輝煒佳公司在陶化技術(shù)的應(yīng)用過程中積累了大量的技術(shù)經(jīng)驗(yàn)，其中比較突出的問題總結(jié)以下三點(diǎn)。

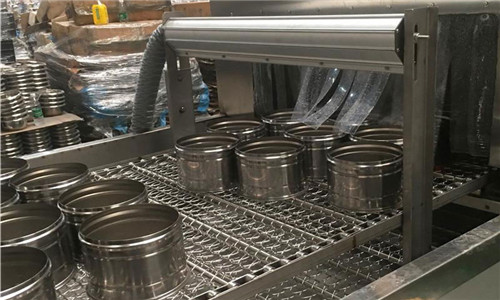

(陶化劑在家電行業(yè)中應(yīng)用圖1)

　　一、磷化老線在工藝切換時(shí)的清洗不凈問題

　　答：磷化在長期的使用過程中，積累了大量的磷化渣，槽體、循環(huán)泵、噴嘴及管道內(nèi)存在著大量的磷化渣。在工藝切換時(shí)，如果磷化渣清洗不干凈，在切換成陶化工藝后，殘留的磷化渣極易影響陶化槽液參數(shù)，給前處理生產(chǎn)過程帶來潛在風(fēng)險(xiǎn)。

　　解決方案：在工藝切換時(shí)，對(duì)槽體內(nèi)的磷化渣采用機(jī)械除渣和化學(xué)除渣法進(jìn)行清理，即先通過人工除渣再通過酸洗除渣的方法進(jìn)行清理;對(duì)管道內(nèi)的渣需清理干凈，必要時(shí)可更換新的噴淋循環(huán)管道;噴嘴取下酸洗液浸泡除渣，必要時(shí)更換新的噴嘴;循環(huán)泵在酸洗除渣過程中開啟，需備好循環(huán)泵的配件以防止循環(huán)泵因酸洗腐蝕出現(xiàn)泄露。

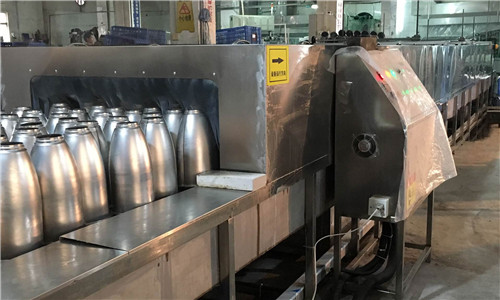

（陶化劑在家電行業(yè)中應(yīng)用圖2）

　　二、磷化老線在工藝切換時(shí)的設(shè)備材質(zhì)確認(rèn)

　　答：磷化工藝在切換時(shí)，需對(duì)設(shè)備材質(zhì)進(jìn)行確認(rèn)，確認(rèn)的對(duì)象主要是磷化工序，包括槽體材質(zhì)、循環(huán)泵材質(zhì)、循環(huán)管路材質(zhì)及噴淋通道材質(zhì)等，因陶化產(chǎn)品主要為氟鋯酸體系，長期使用的話，其中的氟易對(duì)碳鋼造成腐蝕。

　　解決方案：陶化工藝的材質(zhì)要求為304或以上級(jí)別的不銹鋼，如果槽體或通道無法滿足材質(zhì)要求，采用刷涂玻璃鋼防腐涂層的方式也可滿足陶化工藝的材質(zhì)要求。

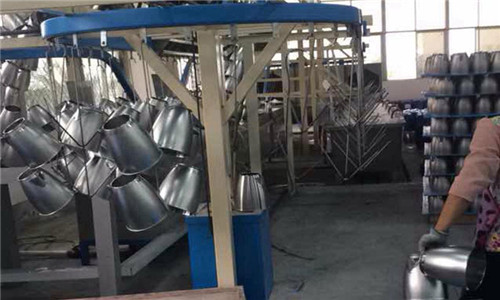

（陶化劑在家電行業(yè)中應(yīng)用圖3）

　　三、工藝切換后工序間防銹處理

　　答：陶化工藝的反應(yīng)機(jī)理不同于磷化工藝，陶化膜層很薄，厚度僅為磷化膜厚度的10%，其對(duì)陶化處理前金屬表面的要求更高，陶化處理前金屬表面應(yīng)無任何銹蝕和油污。在陶化技術(shù)的實(shí)際應(yīng)用過程中，往往會(huì)由于各種原因造成工序間返銹，影響了陶化成膜質(zhì)量和最終的涂裝質(zhì)量。

　　解決方案：造成工序間返銹的原因有水洗水的pH值、水洗水的水溫以及易返銹材質(zhì)的影響，對(duì)于工序間返銹可通過工藝調(diào)整，在水洗水中加入少量的防銹劑來解決，輝煒佳公司在陶化技術(shù)應(yīng)用過程中，為客戶提供專用的工序間防銹劑，從而確保了陶化技術(shù)的成功應(yīng)用。

　　結(jié)論：相較傳統(tǒng)的磷化，陶化工藝槽液消耗低，室溫處理，操作更簡便，沉渣量少不易堵塞噴嘴，廢水量大大降低且很好處理，節(jié)約了大量的人力和物力。該技術(shù)在家電行業(yè)得到成功應(yīng)用，越來越多的家電企業(yè)陸續(xù)將以前的磷化工藝改為無磷前處理工藝，并實(shí)現(xiàn)了常溫處理。如看后你也為此類問題所困擾，歡迎來電咨詢輝煒佳全國技術(shù)服務(wù)熱線：18929284500，有資深工程師為您一對(duì)一解答，提并供金屬表面前處理整體解決方案和技術(shù)支持。
