鋅合金材質(zhì)的鈍化處理

電鍍鋅廣泛應(yīng)用于汽車(chē)、建材、家用電器等領(lǐng) 域,但鍍鋅層在濕熱環(huán)境中易發(fā)生腐蝕,為了進(jìn)一步提高鍍鋅層的耐蝕性,必須對(duì)其進(jìn)行鈍化處理。傳統(tǒng)的處理方法是采用鉻酸鹽鈍化,這種處理方法具有工藝簡(jiǎn)單、膜結(jié)合力好、外觀美觀、耐蝕性高、有自修復(fù)能力等優(yōu)點(diǎn)。但由于鉻酸鹽鈍化液中含有致癌物質(zhì)六價(jià)鉻,對(duì)人和環(huán)境存在著嚴(yán)重的危害  ,因此近年來(lái)世界各國(guó)都在努力研究鍍鋅層的無(wú)鉻鈍化處理工藝,主要包括無(wú)機(jī)類(lèi)鈍化和有機(jī)類(lèi)鈍化。無(wú)機(jī) 類(lèi)鈍化工藝主要有鉬酸鹽鈍化、鎢酸鹽鈍化、硅酸鹽鈍化、稀土金屬鹽鈍化 等;有機(jī)類(lèi)鈍化工藝主要有植酸鈍化、單寧酸鈍化、二氨基三氮雜茂(BAT4)及其衍生物鈍化、丙烯酸樹(shù)脂鈍化工藝等。其中,鉬酸鹽鈍化工藝是無(wú)鉻鈍化的主要研究方向。 本文致力于研究鍍鋅層無(wú)鉻藍(lán)白鈍化工藝,采用無(wú)機(jī)鹽有機(jī)酸協(xié)同鈍化技術(shù),以鉬酸鈉和磷酸鈉作為鈍化液的主鹽,并與有機(jī)酸進(jìn)行復(fù)配。此鈍化液能夠在鍍鋅鋼板上形成藍(lán)白色鈍化膜,且鈍化膜的耐蝕性與鉻酸鹽鈍化膜的相當(dāng),有望在鍍鋅鈍化中替代鉻酸鹽鈍化。

鋅及鋅合金的鈍化主要是指電鍍鋅層、熱鍍鋅層及鋅合金鑄件等制品的表面鈍化。由于鋅的化學(xué)性質(zhì)活潑，很容易在各種環(huán)境介質(zhì)中被腐蝕而生成白銹，其結(jié)果使表面銹蝕破壞，另外也損壞了表面的裝飾性能。因此鋅及鋅合金做本體或以鋅做表面覆蓋層的產(chǎn)品都必須進(jìn)行鈍化處理。

鈍化有鉻酸鹽或重鉻酸鹽鈍化，也可用其他的金屬無(wú)機(jī)鹽鈍化或有機(jī)鹽鈍化。酸鹽鈍化可以使鋅的表面生成防銹的保護(hù)膜層以及改善光澤外觀，提高其裝飾性能及效果。具體的做法如下。(1)提高鋅的耐蝕性能。通過(guò)對(duì)鋅表面進(jìn)行鉻酸鹽處理，使其生成一層耐蝕的防鑄膜層，防止鋅與外界的腐蝕介質(zhì)接觸及產(chǎn)生白色腐蝕產(chǎn)物，此用途最廣，最重要。(2)改善光澤及裝飾性能。通過(guò)濃鉻酸鹽溶液所起的拋光作用，使鋅表面進(jìn)行化學(xué)拋光，形成光亮的表面，改善其光澤及裝飾性能。鈍化膜還可以呈現(xiàn)不同的顏色，尤其是白色鈍化可得到淺藍(lán)色的鈍化膜，近似鍍鉻層，外觀裝飾性很好，也可以鈍化成軍綠色或黑色等美觀的膜層。(3)涂輕或著色處理的底層鉻酸鹽鈍化膜有良好的吸附性及附著力。經(jīng)過(guò)鉻酸鹽處理的鈍化膜可以染上各種的顏色，使鍍層用于各種不同的裝飾用途。鉻酸鹽鈍化膜對(duì)涂料的附著力強(qiáng)，涂料很容易吸著在鈍化膜上，為了提高潦料的附著力及防銹力，可選用鉻酸鹽鈍化膜作為油漆的底層。

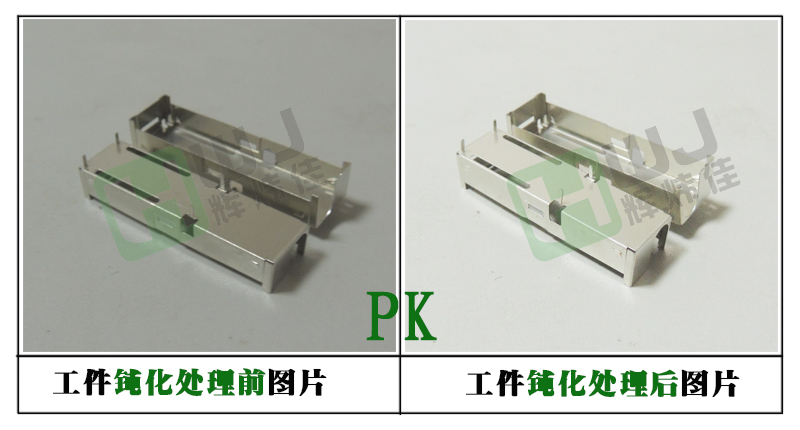

鋅合金的鈍化工藝流程工藝流程鋅合金→不銹鋼噴丸(除氧化皮,脫模劑)→除油→兩道水洗→兩道水洗→鈍化(浸泡4-6分鐘)→兩道水洗→干燥（熱風(fēng)吹,烘,溫度：60-65℃）----包裝出貨 1.開(kāi)缸方法:加入4份的純水，再加入1份鈍化液，攪拌均勻，檢測(cè)PH值（新開(kāi)缸一般不用調(diào)整，使用后一段時(shí)間用補(bǔ)加鈍化劑或者用稀釋硫酸或2%的氫氧化鈉調(diào)整PH值），加熱至操作溫度后即可投產(chǎn)。2．PH值控制:隨著生產(chǎn)的進(jìn)行，鈍化槽液的PH值會(huì)不斷的上升，此時(shí)可以用稀釋的硫酸或濃縮鈍化液（根據(jù)濃度分析或消耗量添加）來(lái)調(diào)低PH值，如果在調(diào)試過(guò)程中，操作不慎加入了過(guò)多硫酸，致使PH值過(guò)低，可用2%氫氧化鈉溶液調(diào)高PH值到正常范圍內(nèi)。3.濃度控制:可以根據(jù)濃度滴定分析或消耗量（1-3L濃溶液/100㎡表面積）補(bǔ)加。當(dāng)處理后的工件出現(xiàn)大面積的黃色斑點(diǎn)或有白點(diǎn)現(xiàn)象，經(jīng)調(diào)整無(wú)效，建議重新配槽。

輝煒佳HWJ-604三價(jià)鉻鈍化劑，是由三價(jià)鉻鹽、有機(jī)酸、氧化、絡(luò)合劑等配制而成，廣泛應(yīng)用于鋁鑄件、銅鋁結(jié)合件和鋁合金的表面鈍化和涂裝前處理，膜層呈無(wú)色至淺蘭色或黃蘭相同的五彩色，膜層均勻光亮，耐蝕性好，不含六價(jià)鉻、鉛、鎘、汞等元素，為綠色環(huán)保產(chǎn)品，鉻化膜非常均勻,且耐蝕性及附著力良好，可低溫下處理.耐腐蝕性能強(qiáng)，處理時(shí)間短，沉渣極少，結(jié)晶致密，槽液穩(wěn)定易維護(hù)、成本低等優(yōu)點(diǎn)。專(zhuān)用于鋅、鎂、鋁及其合金材質(zhì)表面鈍化處理。

東莞市輝煒佳金屬科技有限公司是國(guó)內(nèi)目前從事金屬表面處理研究較早和范圍最全面的企業(yè)之一。主要產(chǎn)品涉及銅及其合金、有色金屬（鎂、鋁、鋅）及其合金、不銹鋼、鋼鐵、塑膠等材料的表面脫漆、鈍化、陶化、磷化、清洗處理材料，廣泛應(yīng)用于五金、電子、模具、機(jī)械、工程等諸多領(lǐng)域。清洗劑種類(lèi)齊全、品質(zhì)保障，7*24在線咨詢熱線：林工：13119827887
